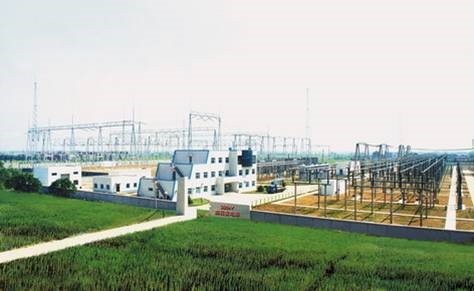

500kV南昌變電站于1999年全面開工建設，2000年10月份主變帶負荷一次啟動成功，標志著三峽輸變電工程建設的第一個500kV 變電站順利投產。
南昌變電站是華中500kV電網重要樞紐站之一，屬于鳳南輸變電工程的重要組成部分。變電站一期主變?nèi)萘繛?×250MVA設有一臺備用相250MVA。該變電站是我國第一個二次設備完全國產化的500kV變電站，也是四方股份自主研發的CSC-2000變電站綜合自動化系統首次應用于500kV項目。
CSC-2000系統利用當時十分先進的網絡通信技術，創新地采用了分層、分布式的設計理念，將變電站自動化系統劃分為“變電站層”與“間隔層”，網絡上的不同節點承擔不同的系統功能。
南昌站的變電站層由熱備冗余的雙以太網搭建，配置雙冗余的服務器、操作員站、遠動主站、維護工作站、信息系統子站、五防工作站和第三方接入網關，實現站級應用的分散布置，設備安置在主控室內。

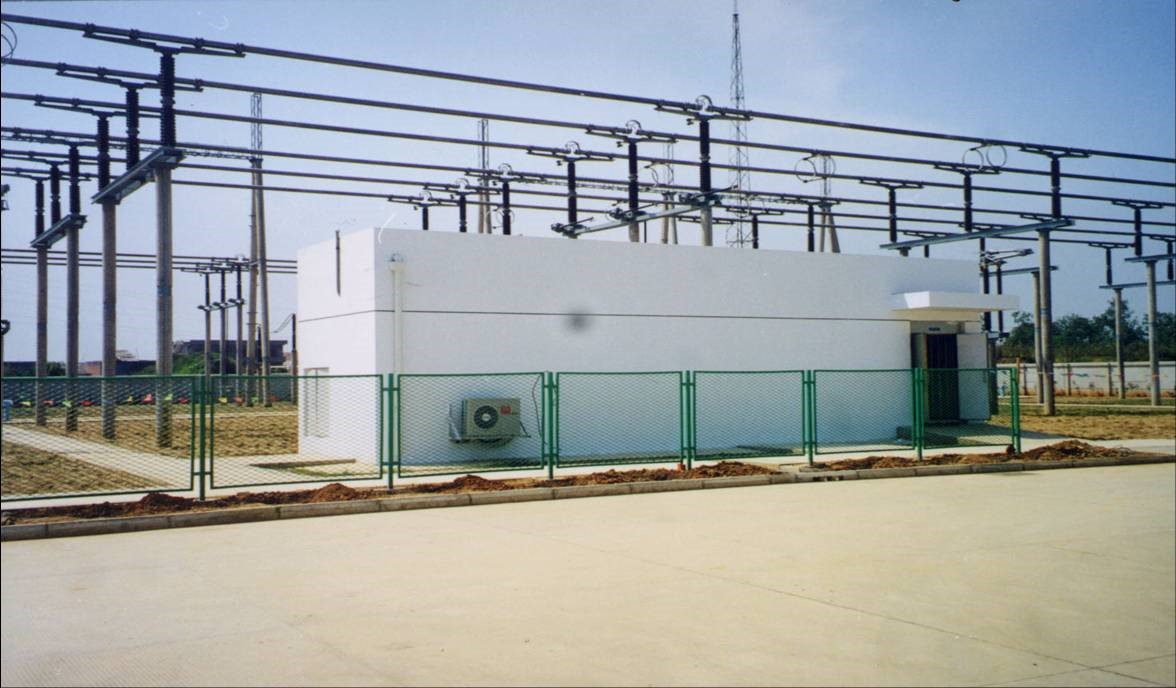

同時該站還首次采用了保護與測控裝置全部下放到不同電壓等級保護小間的設計方案，220kV小間、500kV小間、變壓器小間獨立采集，獨立實現測控與保護功能；間隔層為保證通信實時性與抗干擾能力，采用LonWorks雙冗余現場總線。保護小間通過光纖與主控室內的變電站級監控系統設備通信，完全實現了間隔層設備的就地化，節省了電纜和施工成本，方便運行人員維護，同時也提升了系統的響應速度，降低了系統的風險，充分發揮了CSC-2000系統結構的優勢。
500kV南昌變電站的成功投運，證明了國產變電站二次系統的技術可靠性。四方股份研發的CSC-2000系統作為最具代表性和開創意義的變電站自動化系統，樹立了一個成功的行業樣本，帶動了分層、分布式的技術在國內的廣泛應用。
