新能源場站寬頻振蕩保護抑制解決方案
概述
新型電力系統高度電力電子化，具有低慣量、高頻離散性、強非線性特征，寬頻振蕩時有發生，多振蕩分量并存且可遠距離傳播進而引發區域電網振蕩。
新能源場站寬頻振蕩保護抑制解決方案可廣泛應用于電力電子化程度較高的新能源并網以及配用電領域，實現電網寬頻振蕩的監測、擾動源快速精準定位、分層分級控制及寬頻振蕩有效抑制。
特點
高精度辨識
采用頻率自適應與多振蕩模式分離的廣域?qū)掝l高精度提取技術，實現振蕩參量動態辨識
阻尼重塑
采用頻域聚合阻抗建模方法重塑目標風電場并網點阻抗，從根本上解決系統寬頻振蕩問題
集群優化控制
綜合就地控制的可靠性和區域控制的精細性，實現新能源場站群的優化控制
擾動溯源
基于傳播方向的諧波阻抗擾動源定位技術，選擇性切除擾動源，實現以最小或最優控制
價值
系統性防控
快速平息振蕩，實現區域電網優化控制，避免過切引發系統性失穩
設備級安全
精準切除，分級控制，保護設備安全，避免諧波/間諧波引發的設備損壞
新能源消納
提高新能源場站短路比，實現新能源場站寬頻振蕩抑制，保障新能源消納
案例
東北系統保護二期工程寬頻振蕩監測控制系統
東北電網將寬頻振蕩控制列入系統保護范疇，并在系統保護二期工程中依據振蕩風險分批次部署寬頻振蕩監測控制裝置。截至目前本工程已在百余場站獨立部署了寬頻振蕩裝置，構建了寬頻振蕩快速控制防線，為大規模新能源外送提供了有效的解決方案。
查看更多

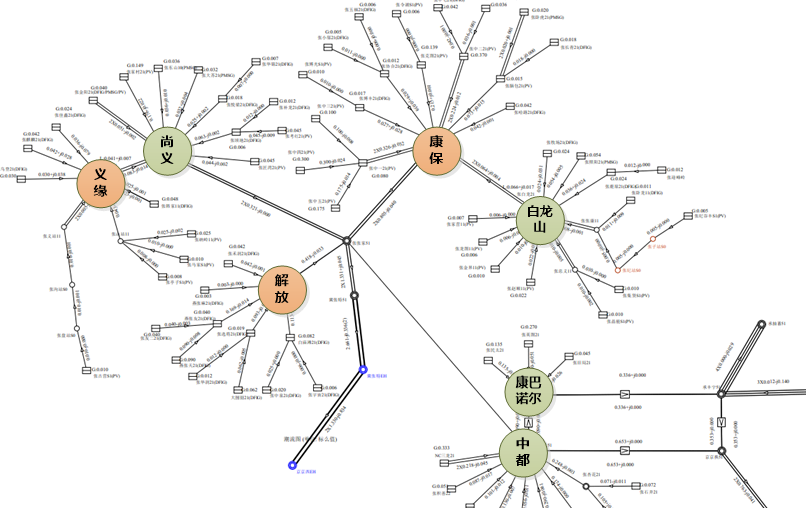

冀北地區寬頻振蕩監控系統項目
冀北電網新能源接入規模大，同時又有柔直、串補等非常規系統接入方式，是典型的“雙高”電力系統，既有發生低頻、次同步、超同步的振蕩風險，也有發生高頻振蕩的風險。2021年我司中標冀北區域電網寬頻振蕩監測控制項目，實現康保、尚義、解放、中都、康巴諾爾、義緣、白龍山寬頻控制子站以及白龍山、尚義、中都、康巴諾爾寬頻區域控制主站應用。
查看更多
上海洋山深水港配網側寬頻振蕩監測控制項目
上海洋山深水港自開港以來，供配電系統多次發生次、超同步振蕩，且隨著港口橋吊負荷及裝卸密度增加，振蕩越發頻繁，嚴重影響港區配電系統及橋吊作業安全。洋山港四期通過部署寬頻振蕩監控裝置，實現了振蕩橋吊的智能化分級切除，減少了振蕩擴張引發的橋吊異常停運。
查看更多
河北建投清三營風電場寬頻振蕩抑制工程
針對大規模風電經交流串補送出引發的寬頻振蕩問題，采用頻域聚合阻抗建模方法，創新性提出頻域序阻抗在線自適應調整方法，重塑目標風電場并網點阻抗，從根本上解決系統振蕩問題。
查看更多
