制氫電源解決方案
概述

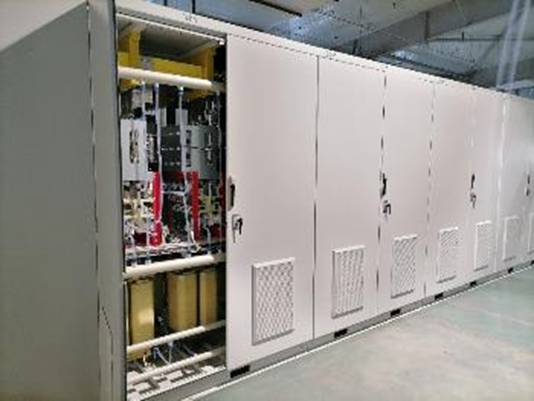

四方股份創新開展了可控關斷電流源換流器（CSC）技術方案，整機閥體采用模塊化的拓撲結構，可以根據不同制氫電解槽的功率等級進行配置不同的功率模塊數量。CSC電流源換流器為直流側降壓型變換器，無需增加降壓電路即可滿足電解工藝要求。交流側相位可調，能實現單位功率因數運行。具有魯棒性，不需要變壓器側有載調壓，可靠性高，響應快。通過電流多電平技術優化交流側諧波，進一步降低成本，提高效率。
特點
單級拓撲
高效變換，并實現直流電壓電流零起調節和穩定控制
直流電流源特性
本征安全，確保制氫電解槽無過電壓損壞風險
多模塊移相并聯
電網友好，無需額外配置功率因數調整及消諧波裝置
搭積木式模塊化結構設計
具備模塊在線旁路功能，配置靈活，適應各容量電解槽需求
價值
“風”“光”可再生能源與“氫”“電”能源交叉融合
連接可再生能源與工業、電力和交通
無懼電網電壓和頻率波動，完美匹配可再生能源波動、響應時間ms級
應對氣候變化、實現綠色發展
案例

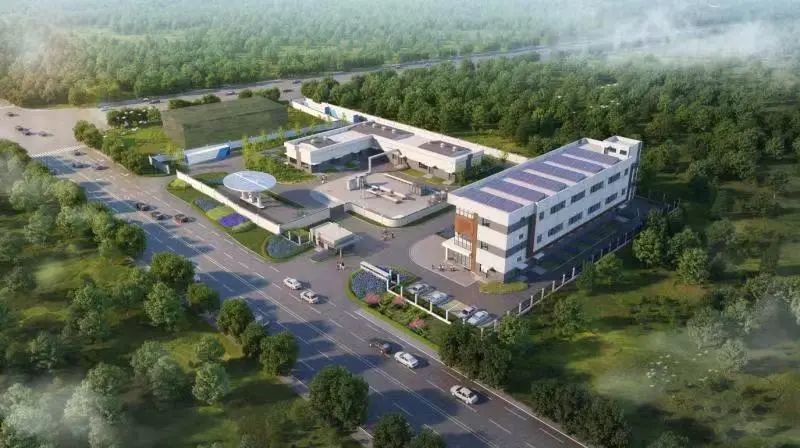

慈溪氫電耦合直流微電網示范工程項目
慈溪氫電耦合微電網就是為該國重項目配套的示范工程，該示范工程將氫能與風力、光伏等可再生能源耦合運行，配合儲能系統在能源供給側促進清潔能源100%消納，減少供給側碳排放。項目內含元素豐富，由制氫、燃料電池發電、風電、光伏發電、鋰電池儲能、充電樁組成，各電源通過電力電子變流器實現柔性直流組網。
